Stacja ładowania EVB E-WALL AC

Stacja ładowania AC EVB E-WALL

Stacje EVB e-wall to idealne rozwiązanie do nowopowstających domów jedno i wielorodzinnych. Stacje są montowane w ścianie, co ułatwia użytkowanie oraz pozwala zachować estetyczny wygląd elewacji. Dobór mocy w zakresie od 3,7 do 22 kW w wersji jedno i trójfazowej. Stacje wyposażamy w trzech wariantach złączy:

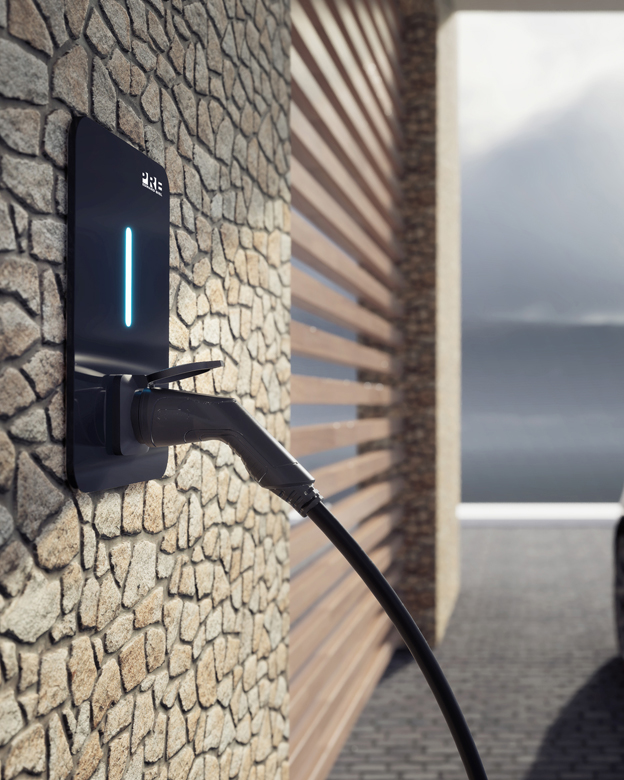

  • Gniazdo typ 2

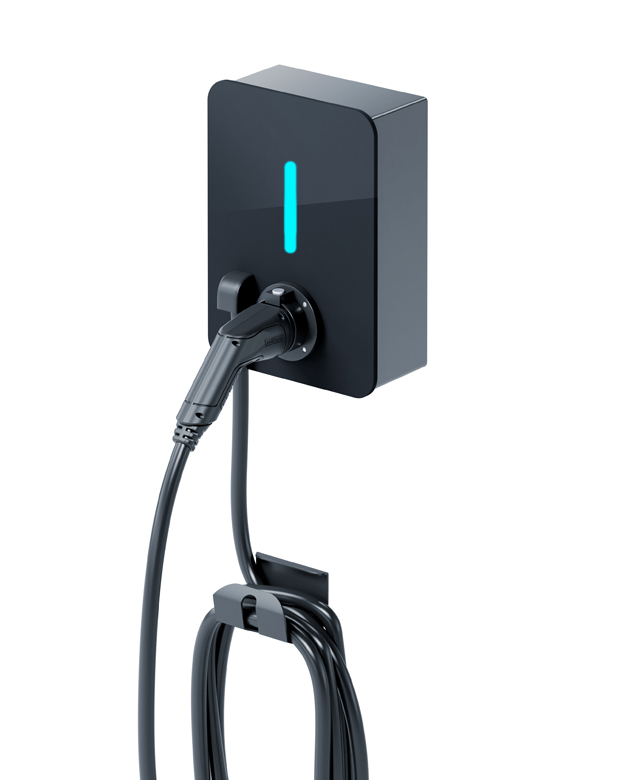

  •  Wtyczka typ 2 z kablem prostym do 6 m

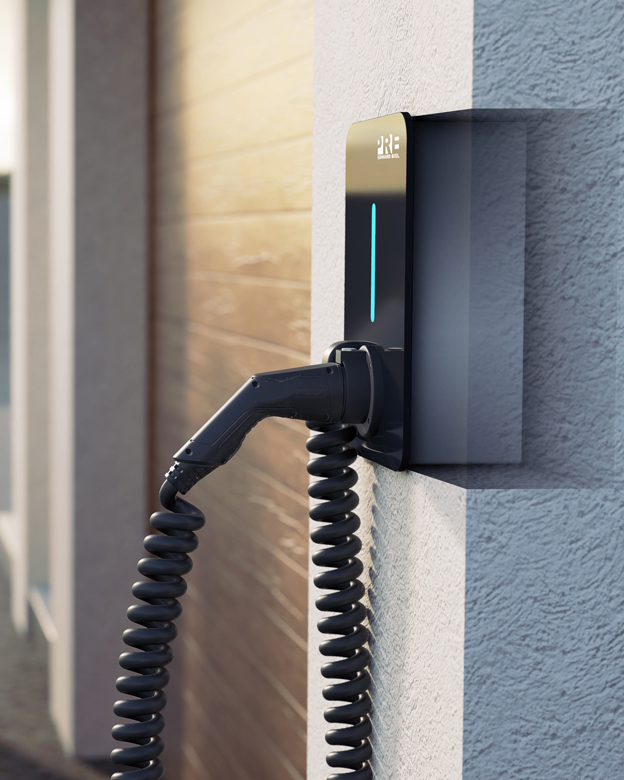

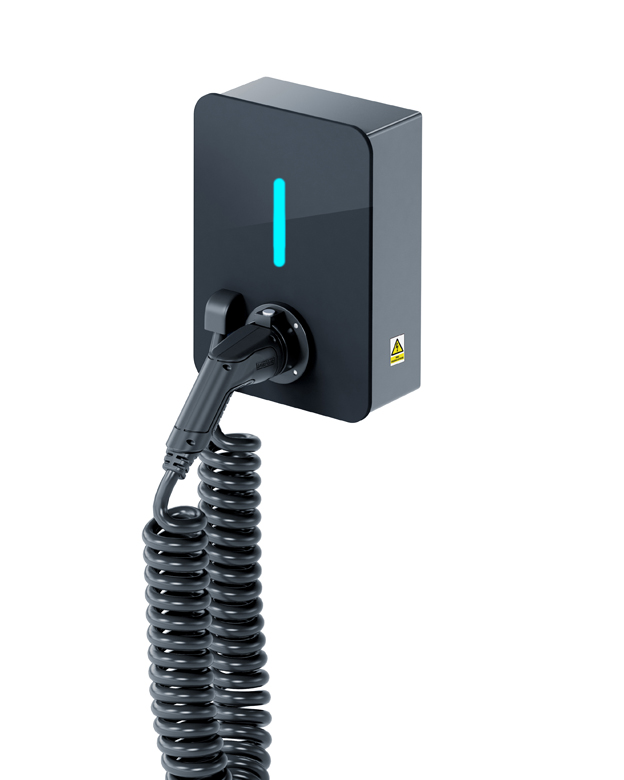

  •  Wtyczka typ 2 z kablem spiralnym do 4,8 m

Front stacji wykonany z bardzo estetycznego szkła hartowanego malowanego w dwóch odcieniach ; Velvet Black – czarny oraz White Harmony – biały. Powierzchnia wysoce odporna na uszkodzenia środowiskowe i mechaniczne.

Stacja daje możliwość bilansowania mocy w całym budynku, tak aby maksymalną moc przeznaczyć na ładowanie kiedy maleje zapotrzebowanie na moc w domu lub mieszkaniach. Idealne do użytku dla prywatnych miejsc postojowych z ograniczonym miejscem i dostępem. Załączanie procesu ładowania może odbywać się za pomocą: Plug & charge, karty RFID, aplikacji WiFI oraz aplikacji OCPP 1.6.

Waga9 kg
Wymiary36 × 26 × 11,8 cm
MARKAPRE Edward Biel
Rodzaj prąduAC
Porównaj
Dodaj do obserwowanych
Kategoria:
Opis

ZASTOSOWANIE

Stacje EVB e-wall to idealne rozwiązanie do nowopowstających domów jedno i wielorodzinnych. Stacje są montowane w ścianie, co znaczenie ułatwia użytkowanie oraz pozwala zachować estetyczny wygląd elewacji.

EVB e-wall to małogabarytowa wewnętrzna/zewnętrzna stacja jednostanowiskowa wyposażona w gniazdo lub wtyczkę typ 2, montowana w ścianie. Przeznaczona do szybkiego ładowania mocą: 3,7 kW, 7,4 kW, 11 kW, 22 kW prądem AC.

Dobór mocy w zakresie od 3,7 do 22 kW w wersji jedno i trójfazowej.

Stacje wyposażamy w trzech wariantach złączy:
– Gniazdo typ 2;
– Wtyczka typ 2 z kablem prostym do 6 m;
– Wtyczka typ 2 z kablem spiralnym do 4,8 m.

Załączanie procesu ładowania może odbywać się za pomocą:
Plug & charge, karty RFID, aplikacji WiFI oraz aplikacji OCPP 1.6

Front stacji wykonany z bardzo estetycznego szkła hartowanego malowanego w dwóch odcieniach; Velvet Black – czarny oraz White Harmony – biały. Powierzchnia jest wysoce odporna na uszkodzenia

WYPOSAŻENIE

Konstrukcja obudowy:
– aluminiowa (podtynkowa) w I klasie ochronności;
– front stacji wykonany z bezpiecznego szkła hartowanego o grubości 5-6 mm, pokrywana folią lub sitodrukiem ( dowolna grafika);
– uniwersalny rozstaw otworów na plecach umożliwia szybki i łatwy montaż w ścianie.
– kolor obudowy: RAL 7016.

Zasilanie:
– dolne;
– górne;
Zaciski przyłączeniowe stacji od 6 do 10 mm2.

Moc ładowania punktu:
– 3,7 kW;
– 7,4 kW;
– 11 kW;
– 22 kW;
Ładowanie prądem zmiennym AC.

Złącza punktów ładowania:
Maksymalnie 1 punkt ładowania:
– gniazdo AC typ-2 z klapką;
– wtyczka AC typ-2 z kablem prostym o długości 4,8 m.

Podstawowe wyposażenie (w zależności od kodu):
– gniazdo typ-2 z klapką, wtyczka typ-2 z kablem prostym, wtyczka typ-2 z kablem spiralnym;
– zabezpieczenie nadprądowe MCB typ B;
– wyłącznik różnicowo-prądowy RCD ( A lub B);
– stycznik 4P;
– sterownik procesu ładowania EVSE.

W celu zapewnienia selektywności obwodu instalacji elektrycznej oraz pełnego bezpieczeństwa działania stacji, obwód elektryczny należy wyposażyć w aparaturę modułową:
– rozłącznik bezpiecznikowy;
– ochronnik przepięciowy.
Powyższe elementy nie wchodzą w skład wyposażenia stacji.

Opcje wyposażenia za dopłatą:
– wyłącznik RCD typ A lub typ B, kod: RCDA, RCDB;
– uruchomienia przez karty RFID, kod: RFID 19;
– Kontroler WIFI, kod: KTWL;
– OCPP 1.6 LAN, kod: OCPP;
– Modem LTE do komunikacji dla OCPP, kod: MLTE;
– licznik energii MID, kod: LESDM72100AMIDMBUS;
– ochronnik przepięciowy, kod: AP OP TYP2;
– bariera ochronna naścienna, kod: SO00BO2002;
– separator parkingowy 1,6 m, kod: SP00BO1003;
– uchwyt naścienny do owinięcia kabla, kod: UPK 15;
– dodatkowa gwarancja o kolejne 12 miesięcy.

Sygnalizacja ładowania*:
– aktywne diody LED (RGB) obrazujące poszczególne stany ładowania.

Uruchamianie ładowania:
– plug&charge;
– karty RFID;
– WiFI;
– aplikacja mobilna OCPP.

Komunikacja:
– LAN, WiFi, OCPP 1.6;

Multimedia
– brak.

Opakowanie stacji
– jednostkowe tekturowe.

PARAMETRY TECHNICZNE

Przekrój przewodu zasilającego [mm2] Do 6-10 mm2
Rodzaj zasilania 1xP+N+PE / 3xP+N+PE
Układ sieci TN-S, TNC-S, TT
Napięcie znamionowe łączeniowe [V] (+/- 10%) 230/400
Napięcie znamionowe izolacji [V] 500/690
Częstotliwość znamionowa [Hz] 50/60
Napięcie udarowe wytrzymywane [kV] 3,7
Moc znamionowa przyłączeniowa [kW] 22
Prąd znamionowy przyłączeniowy [A] Do 32

Parametry techniczne punktu ładowania

Rodzaj gniazda Typ-2
Rodzaj wtyczki Typ-2
Napięcie [V] 230/400
Prąd znamionowy punktu ładowania [A] AC do 32
Moc znamionowa punktu ładowania [kW] AC 3,7-22
Moc znamionowa stacji [kW] AC Do 22

Parametry techniczne obudowy

Wymiar (wys./szer./głęb.) (+/-5mm) [mm] 360/260/118
Materiał Aluminium
Klasa ochronności I
Stopień ochrony IP/IK 54/10
Waga [kg] 3-9
Temperatura pracy [st.C] -30 do +55
Wilgotność [%] 95
Poziom hałasu [dB] <10
Montaż Wewnątrz ścienny

Normy

PN-EN-61851-1_2011E
PN-EN-61851-22:2002
PN-EN 61439-1:2011
PN-EN 61439-3:2012
PN-EN 61439-5:2015-02
PN-EN 50274:2004
PN-EN 62208:2006
PN-E 05163
PN-EN 60695-11-10:2014-02
PN-EN ISO 14040:2009
PN-EN ISO 14044:2009
PN-EN 62196-1:2015-05
PN-EN 62196-2:2017-06
PN-EN 62196-3:2015-02
ISO/IEC 14443
ISO/IEC 15693
PN-EN 61000-6
